Hoje vamos falar da curva característica da bomba pneumática.
Mas antes gostaríamos de lhe convidar a participar da nossa Newsletter por email que é gratuita, e receba sempre nossos conteúdos.
Para isso, acesse o formulário em https://www.engenhariaecia.eng.br/newsletter
Curvas características são gráficos que representam o comportamento de um equipamento, como bombas, compressores, motores elétricos, etc.
Entender da curva é fundamental para idenficar possíveis problemas de operação ou se é mesmo possível realizar o trabalho com o equipamento disponível.
No caso das "bombas pneumáticas" (bomba de duplo diafragma operada a ar) temos as seguintes propriedades relaciondas:
1) Vazão de água bombeada
2) Pressão de descarga da água
3) Vazão de consumo de ar
4) Pressão do ar comprimido
Cabe destacarmos alguns pontos importantes.
a) Note que o diagrama trata-se de água.
Isso significa que para qualquer outro produto, um fator de correção deve ser aplicado.
Esse fator está ligado a viscosidade que quanto maior, menor será a capacidade de bombeio da bomba.
b) A pressão indicada é a pressão efetiva, manométrica ou relativa e não absoluta.
c) A vazão de ar de consumo NÃO é a vazão de ar comprimido do compressor é a vazão de ar aspirada pelo compressor na condição padrão, ou seja, não comprimida na condição a nível do mar a 20o Celsius (pode variar em função da norma utilizada).
A vazão de ar do compressor é menor e para saber o quanto menor, você deve fazer a conversão. A primeira aproximação para isso é a equação de estado ou lei dos gase perfeitos.
Se você se baser no consumo do gráfico para comprar o compressor irá comprar um compressor MUUUUUUIIIIIIIIITTTTTTOOOOOO maior do que você precisa.
d) A pressão de descarga é na verdade uma pressão diferencial, ou seja, quanto maior a pressão de entrada da bomba maior será a descarga, embora as bombas pneumáticas não lidam bem com pressões positivas na sucção.
Dito isso podemos falar sobre a interpretação do gráfico.

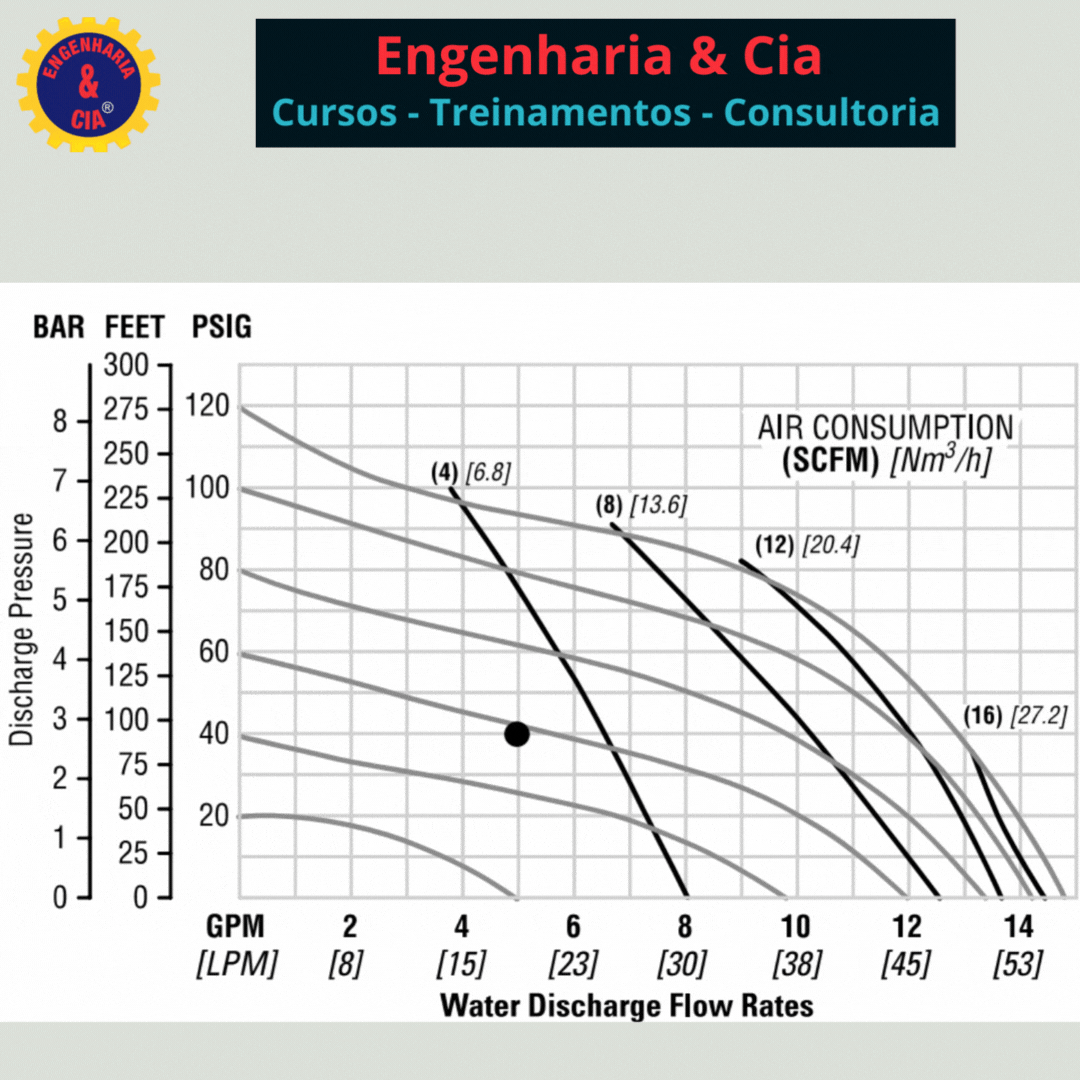

Na horizontal temos a vazão e na vertical a pressão de descarga.
A vazão de ar é cada linha preta enquanto a pressão do ar é cada linha em cinza.
Ilustramos na animação o passo a passo,
Siga os seguintes passos:
1) Encontre a vazão deseja e trace uma reta vertical
2) Encontre a pressão de descarga desejada e trace uma reta horizontal
3) O consumo de ar será o valor corresponte a linha preta do cruzamento das linhas horizontal e vertial. Se não cair sobre nenhuma linha preta, será necessário interpolar.
4) O valor da pressão de ar necessário para o trabalho será encontrado acompanhando a linha cinza até chegar no eixo vertical, uma interpolação também será necessária se não cair sobre nenhuma linha.
se o cruzamento das linhas horizontal e vertical acontecer fora da linha cinza superior, significa que a bomba não fará o que se deseja. Não adianta nem "tentar para ver se funciona."
Nesse caso, você deve pegar uma bomba maior.
Um abraço e até a próxima.
